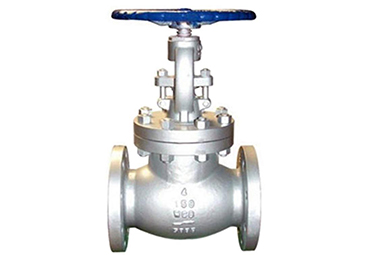

日標截止閥J41H/W
欄目：業界資訊 發布時間：2021-09-20
日標截止閥,JIS日標法蘭截止閥主要用來接通或截斷管路中的介質,適用于公稱壓力10K-20K，工作溫度-29～550的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
日標截止閥壓力10K20K
日標截止閥,JIS日標法蘭截止閥主要用來接通或截斷管路中的介質,適用于公稱壓力10K-20K，工作溫度-29～550的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。 截止閥是一種常用的截斷閥，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。
日標截止閥,JIS日標法蘭截止閥主要用來接通或截斷管路中的介質,適用于公稱壓力10K-20K，工作溫度-29～550的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。 截止閥是一種常用的截斷閥，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。
日標截止閥壓力10K 20K
|
|
日標截止閥 |
|
J41H/W |
|
|
手動 |
|
法蘭 |
|
|
截止 |
|
硬密封 |
|
|
10K-20K |
|
DN15-300 |
|
|
鑄鋼,不銹鋼等 |
|
承質品牌 |
日標截止閥標準
設計與制造按JIS B2071
結構長度按JIS B2002
法蘭連接尺寸按JIS B2212，2214
檢驗按JIS B2003

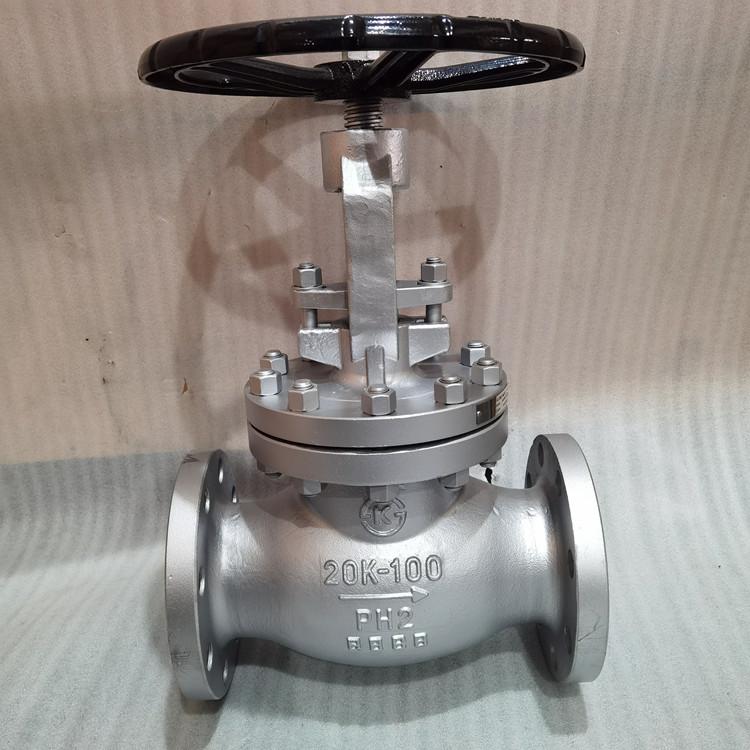

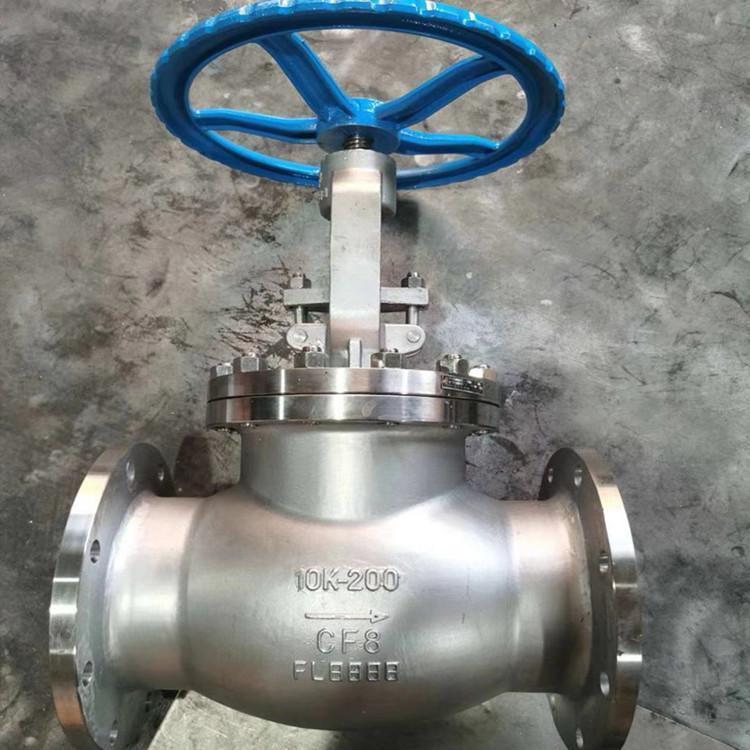

日標截止閥,JIS日標法蘭截止閥實物圖

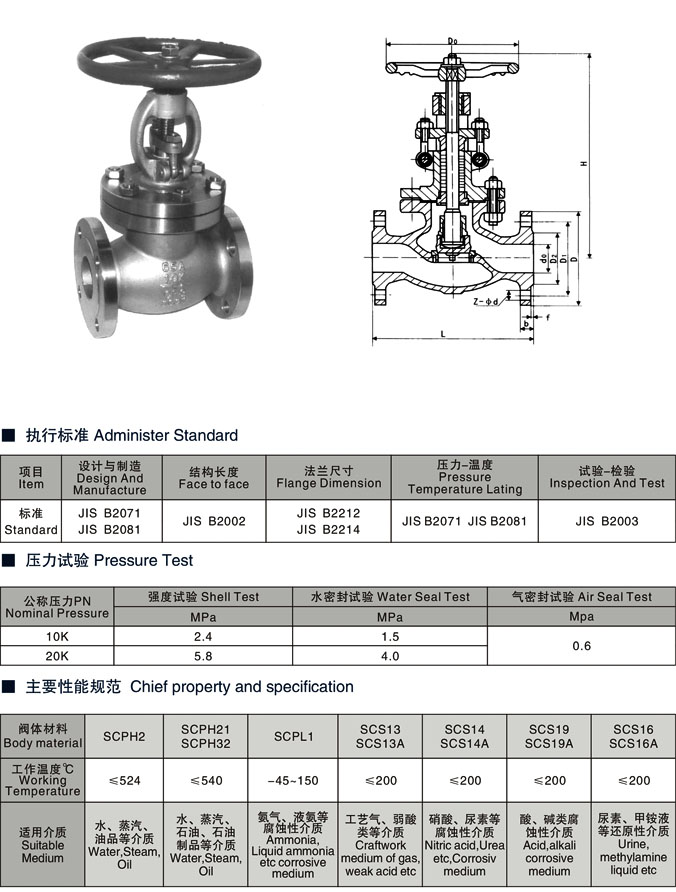

日標截止閥,JIS日標法蘭截止閥設計標準
| 設計與制造 |
|
|
壓力-溫度 |
試驗—檢驗 |
|
JIS |
JIS |
JIS |
JIS |
JISB2003 |
日標截止閥,JIS日標法蘭截止閥性能規范
|
|
SCPH2-11 |
SCPH-32 |
|
SCS19A |
SCS14A |
SCS16A |
|
| 適用溫度 |
|
≤540 |
≤275 |
≤200 |
≤275 |
≤200 |
-45-150 |
|
|
|
|
|
氨氣液氨 |
|||
日標截止閥,JIS日標法蘭截止閥主要材料
| 零件名稱 | CF8系列 | CF3系列 | CF8M系列 | CF3M系列 | WCB系列 |
| 閥體/閥蓋 | CF8 | CF3 | CF8M | CF3M | WCB |
| 閥瓣 | F304 | F304L | F316 | F316L | 1Cr13 |
| 閥瓣蓋 | 304 | 304L | 316 | 316L | 1Cr13 |
| 閥桿 | F304 | F304L | F316 | F316L | 1Cr13 |
| 填料 | PTFE編織 | PTFE編織 | PTFE編織 | PTFE編織 | 石墨 |
| 墊片 | PTFE+304 | PTFE+304L | PTFE+316 | PTFE+316L | 石墨+304 |
| 壓蓋 | CF8 | CF3 | CF8M | CF3M | WCB |
| 填料壓環 | 304 | 304L | 316 | 316L | 1Cr13 |
| 螺栓 | A193-B8 | A193-B8 | A193-B8M | A193-B8M | 35CrMoA |
| 螺母 | A194-8M | A194-8M | A194-8M | A194-8M | 45 |

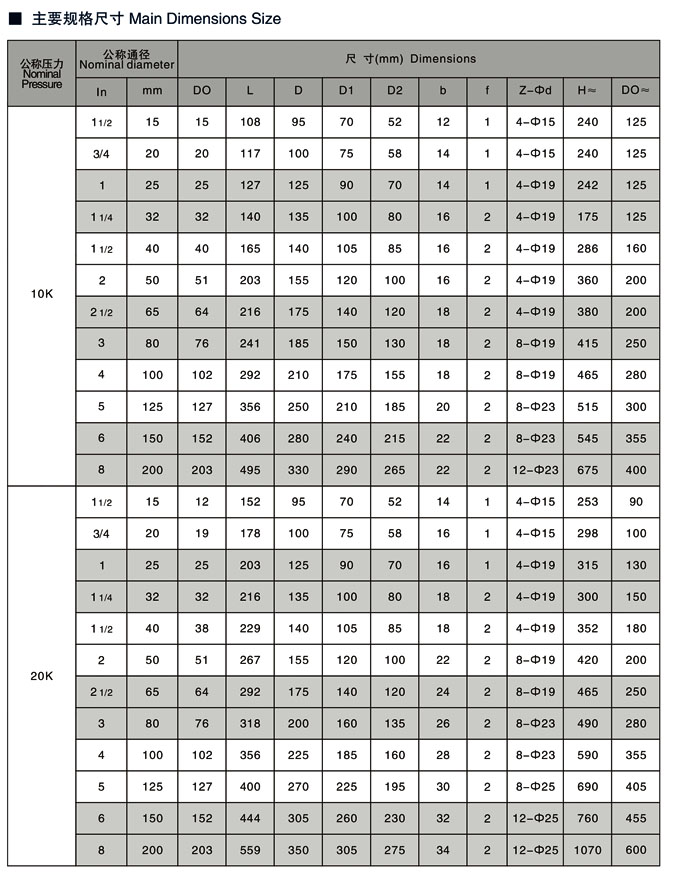

日標截止閥,JIS日標法蘭截止閥結構圖與尺寸表
|
聲明：【日標截止閥J41H/W】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的日標截止閥J41H/W產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
