美標截止閥J40H/W
欄目：業界資訊 發布時間：2021-09-20
美標截止閥,ANSI美標截止閥適用于公稱壓力150LB-2500LB,工作溫度-29～550的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

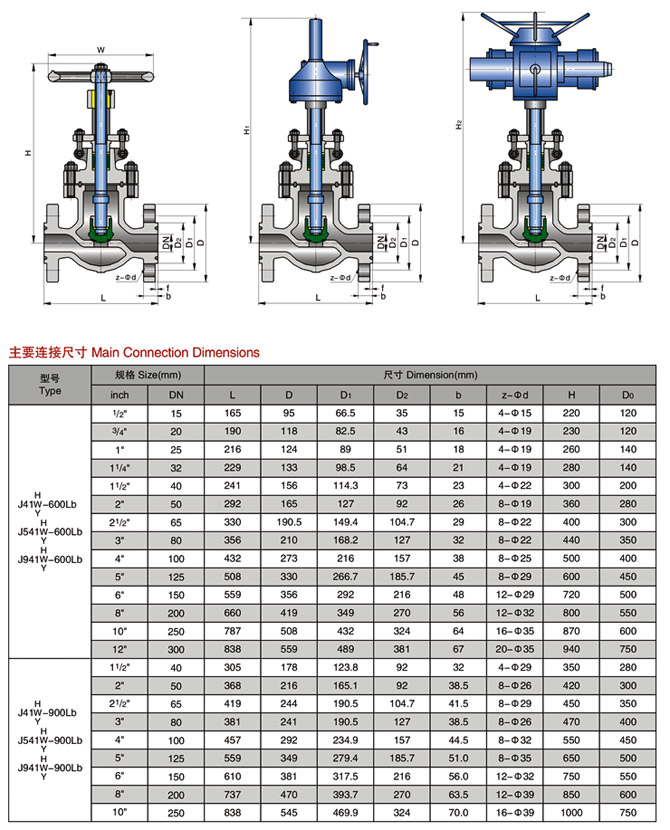

美標截止閥型號標準尺寸圖
美標截止閥,ANSI美標截止閥適用于公稱壓力150LB-2500LB,工作溫度-29～550的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
美標截止閥型號標準尺寸圖
美標截止閥,ANSI美標截止閥適用于公稱壓力150LB-2500LB,工作溫度-29～550的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
| 產品名稱： | 美標截止閥 |
|
J40H/W |
|
|
手動,電動,氣動 |
|
法蘭,焊接 |
|
|
截止 |
|
硬密封 |
|
|
150LB-2500LB |
|
DN15-400 |
|
|
鑄鋼,鍛鋼,不銹鋼等 |
|
承質品牌 |
美標截止閥J40H/W結構特點
1、產品的設計制造符合美國國家標準ANS1B16.34,美國BS1873等國外先進標準要求。
2、閥體外形為桶形或流線形造型美觀。流通形狀為直通式。流體阻力小。
3、關閉件（閘瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。
4、閥座可為更換式閥座，可任意組合與關閉密封面材料的配對，以滿足工況的要求，延長使用壽命。
5、大口徑、高壓力截止閥根據關閉力的需要閥桿的傳動方式采用升降桿，并配有滾動軸承式采用撞擊式手輪以減輕關閉力。
6、主體材料、內件材料、填料、緊固件的材料可按用戶要求或?qū)嶋H工況條件合理組合。

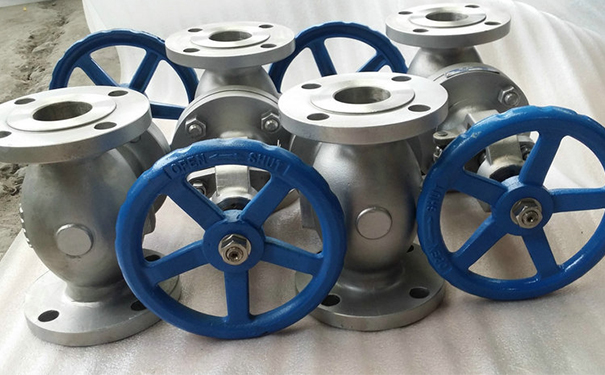

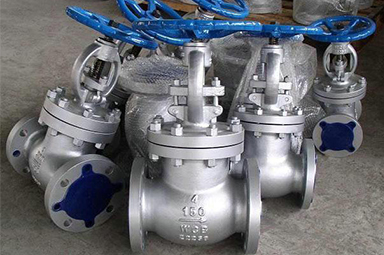

美標截止閥J40H/W實物圖
美標截止閥,ANSI美標截止閥設計標準
| 設計與制造 | 結構長度 | 法蘭尺寸 | 對焊連接尺寸 | 壓力-溫度 | 試驗-檢驗 |
| ANSI B16.34 BS1873 | ANSI B16.10 | ANSI B16.5 | ANSI B16.25 | ANSI B16.34 | API 598 |

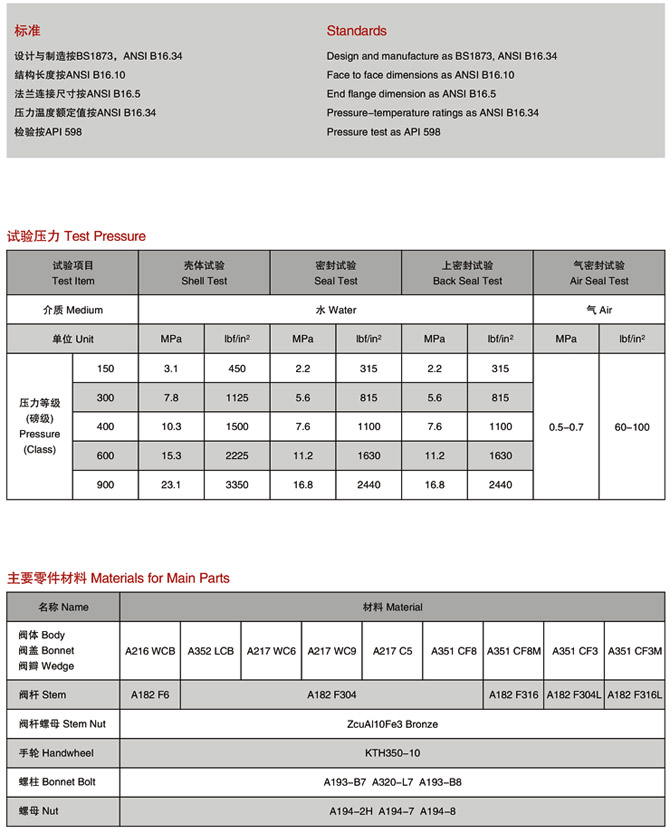

美標截止閥,ANSI美標截止閥試驗壓力
| 公稱壓力PN(Lb) | 強度試驗 | 氣密封試驗 | 氣密封試驗 | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.0 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 |
| 300 | 7.7 | 1110 | 5.7 | 815 | ||
| 600 | 15.3 | 2220 | 11.3 | 1630 | ||
| 900 | 23.0 | 3330 | 17.0 | 2445 | ||
| 1500 | 38.4 | 5560 | 28.2 | 4080 | ||
| 2500 | 64.0 | 9255 | 47.0 | 6790 | ||
美標截止閥,ANSI美標截止閥主要構件材料表
| 體、蓋 | 閥桿 | 密封面 | 墊片（環） | 填料 | 工作溫度 | 適用介質 |
| WCB | 2Cr13 |
13Cr STL 木體材料 尼龍 |
增強柔性石墨 13Cr/柔性石墨 1Cr13/Flexible SFB-2 08軟鋼 F304 F316 F304L F316L |
柔性石墨 增強柔性石墨 SFB/260 SFP/260 PTFE |
≤425 |
水 蒸汽 油品 |
| WC1 | 38CrMoAl 25Cr2MoV | ≤425 | ||||
| WC6 | ≤540 | |||||
| WC9 | ≤570 | |||||
| C5 C12 | ≤540 | |||||
| CF8 | F304 | ≤200 |
硝酸 醋酸 尿素 |
|||
| CF8M | F316 | |||||
| CF3 | F304L | |||||
| CF3M | F316L |

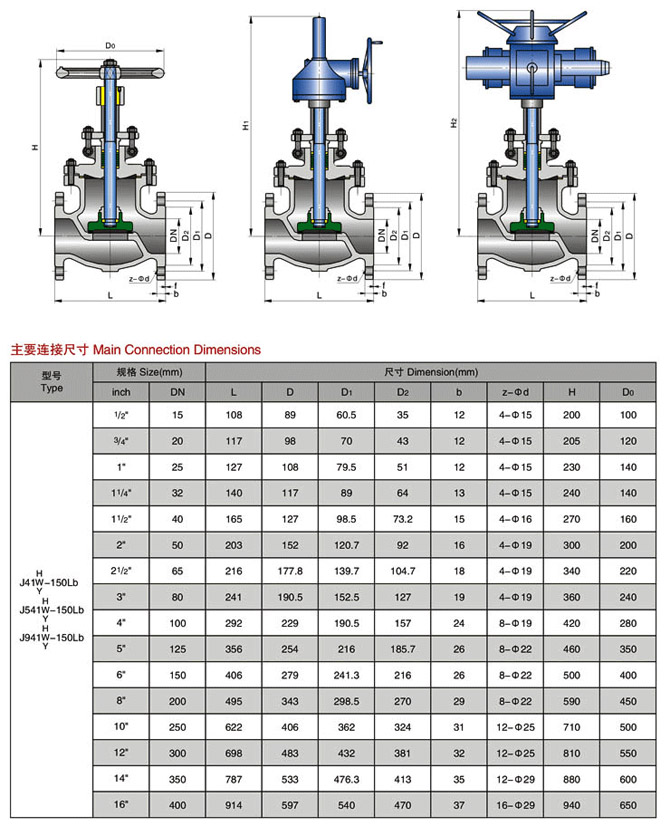

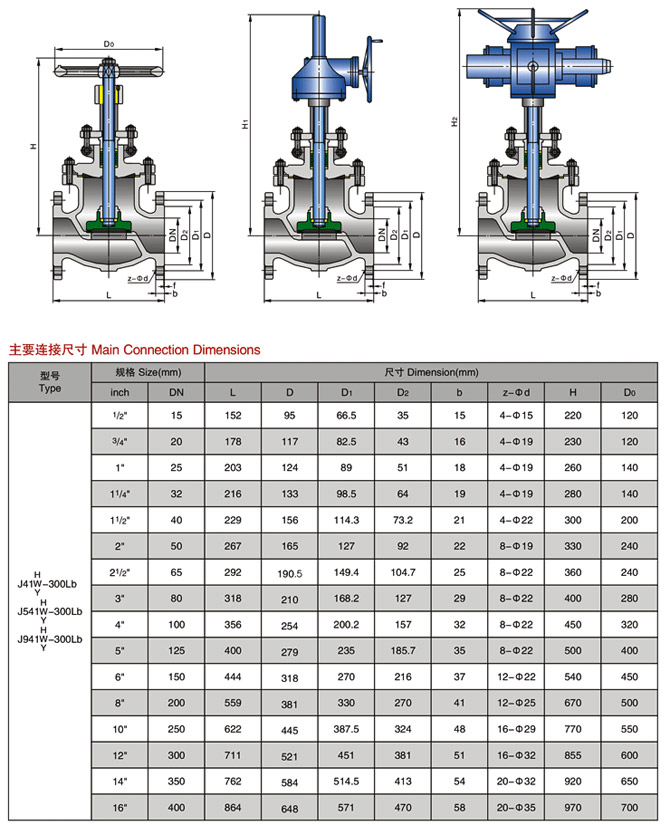

美標截止閥,ANSI美標截止閥結構圖與尺寸表
|
聲明：【美標截止閥J40H/W】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的美標截止閥J40H/W產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
